Vláknobetonová deska na zemním podloží Výpočet množství vláken BeneSteel 55 do průmyslových podlah
| Tloušťka desky | 15 cm | |||
|---|---|---|---|---|
| Parametry podloží | Edef 2 = 80 MPa, α = 2,5 | |||
| Třída vysokozdvižného vozíku | FL 1, FL 2 | FL 3 | FL 4 | FL 5 |
| Nosnost VZV ve zdvihu | < 25 kN | 25 kN | 40 kN | 60 kN |
| Rovnoměrné plošné zatížení | < 50 kN | 50 kN/m2 | 80 kN/m2 | 100 kN/m2 |
| Pevnostní třída betonu | C20/25 | C 20/25 | C 25/30 | C 25/30 |
| Dávka vláken BeneSteel 55 | 2,50 kg/m3 | 2,50 kg/m3 | 3 kg/m3 | 4 kg/m3 |
Pro jiné kombinace zatížení, pevnostní třídu betonu, tloušťku desky a parametry podloží je nutné provést samostatný výpočet.
Dávka vláken 2,50 kg/m3 je považována za minimální. Splňuje kriteria na tzv. konstrukční vláknobeton, pro který je směrnicí TR 34 požadována hodnota Ree,3 = 30%. Zároveň je splněn požadavek na minimální vyztužení vlákny ve výši 0,25% objemového.
Dávkování vláken BeneSteel 55 uvedené v tabulce je stanoveno na základě výpočtu desky na zemním podloží výpočetním programem IDA Nexis32 metodou konečných prvků (licencováno Sklocement Beneš s.r.o.). Výpočet a dávkování vláken je platné výhradně pro vlákna se statickým účinkem v betonu BeneSteel 55.

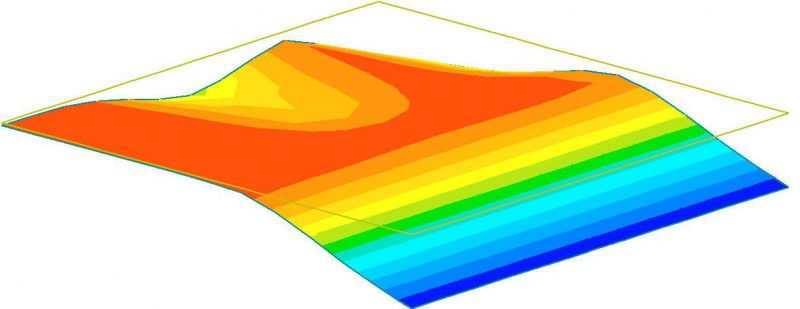

Izopásma deformace desky na zemním podloží vyvolané působením zatížení vysokozdvižnými vozíky v protějším rohu a u levé hrany desky a rovnoměrným plošným zatížením v krajní pravé čtvrtině.
Vlákna BeneSteel 55 jsou, podle ČSN EN 14889 – 2 Vlákna do betonu – Část 2: Polymerová vlákna – Definice, specifikace a shoda, makrovlákna se statickým účinkem v betonu. Vlákna BeneSteel splňují požadavky kladené na konstrukční syntetická vlákna stanovené Concrete Society Technical Report 34 (structural synthetic fibers – SSF). Účinnost vláken SSF v betonu se posuzuje stejně jako u ocelových drátků.
Pro naše odběratele provádíme výpočet vláknobetonových desek na zemním podloží a stanovujeme potřebnou dávku vláken BeneSteel 55. Výpočet provádíme moderním softwarem Nexis metodou konečných prvků. Ta nám umožňuje pečlivě posoudit podlahovou desku při nejrůznějších zatíženích včetně vlivu objemových změn a to při mezním stavu použitelnosti a mezním stavu únosnosti s použitím předepsaných součinitelů spolehlivosti zatížení a vláknobetonu. Výpočet stanovuje napětí i na horním povrchu desky a odpovídajícím návrhem lze vyloučit trhliny, jejichž vznik na horním povrchu není přípustný. Ve výpočtu můžeme také využít redistribuci napětí ve vláknobetonové desce a tím zajistit ekonomicky nejvýhodnější návrh.

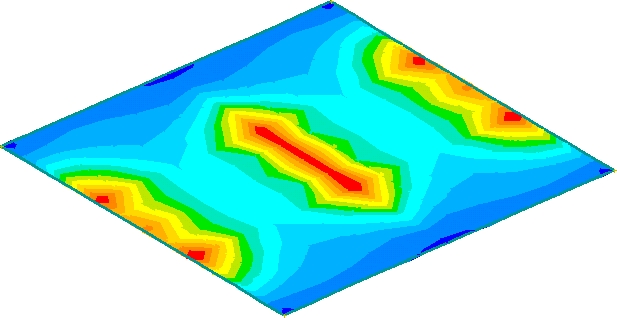

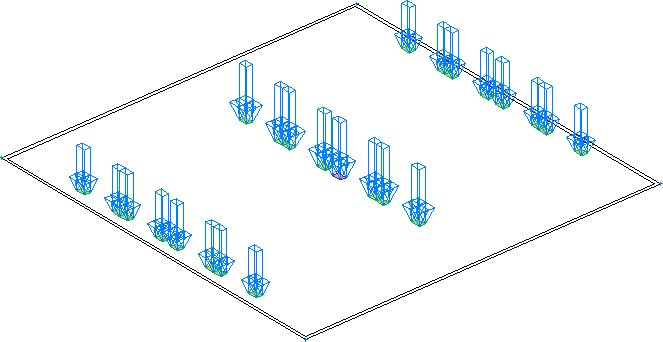

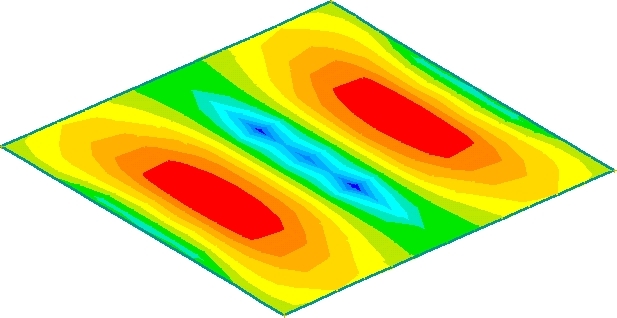

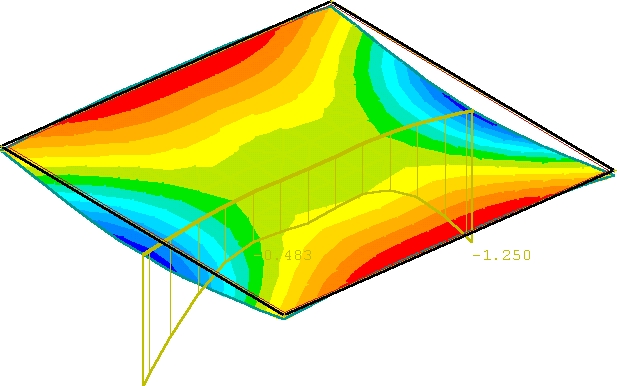

Z výpočtu vláknobetonové desky na zemním podloží:
